PQVF mit Flanschanschluss

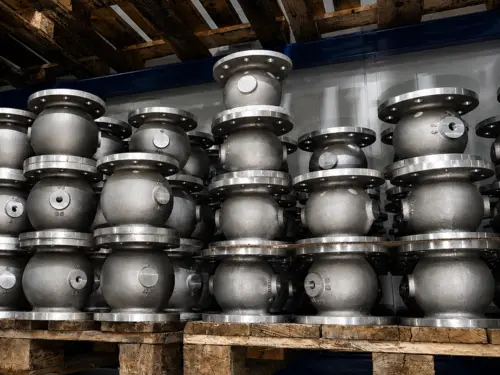

PREMAFLEX Quetschventile Metallausführung
PREMAFLEX Quetschventile in Metallausführung sind für robuste Industrieanwendungen ausgelegt. Sie eignen sich besonders für abrasive, zähflüssige und feststoffhaltige Medien und bieten durch ihren einfachen Aufbau eine zuverlässige, wartungsarme Lösung zum Absperren und Regeln.
Standard PQVF Quetschventile sind in den Nennweiten DN 40 bis DN 200 erhältlich. Unsere kostengünstigen Standard Quetschventile der Serie PQVF bestehen aus einem Grauguss GG20-Gehäuse mit zwei Klemmflanschen, ebenfalls aus Grauguss GG20 sowie einer hochelastischen Gummi-Manschette mit Gewebeeinlagen.
Die Gummi-Manschette befindet sich zentriert im Gehäuse und wird, beidseitig verpresst, von Klemmflanschen gehalten. Somit werden lediglich vier Bauteile und wenige Sechskantschrauben für ein voll funktionsfähiges PREMAFLEX Quetschventil benötigt.
Zusätzlich bietet die PREMA-SERVICE verschiedene Gehäuse- und Flanschmaterialien sowie Manschettenqualitäten für ein vielseitiges Anwendungsspektrum an.
Daten – PREMAFLEX Quetschventile PQVF
| Baugröße: | DN 40-200 |
| max. Betriebsdruck: | 4-6 Bar |
| Ventil-Gehäuse: | Grauguss GG20 bzw. Aluminium |
| Klemmflansche: |
|
| Manschette: | mediumabhängig |
| Anschlussmaß gemäß: |
|

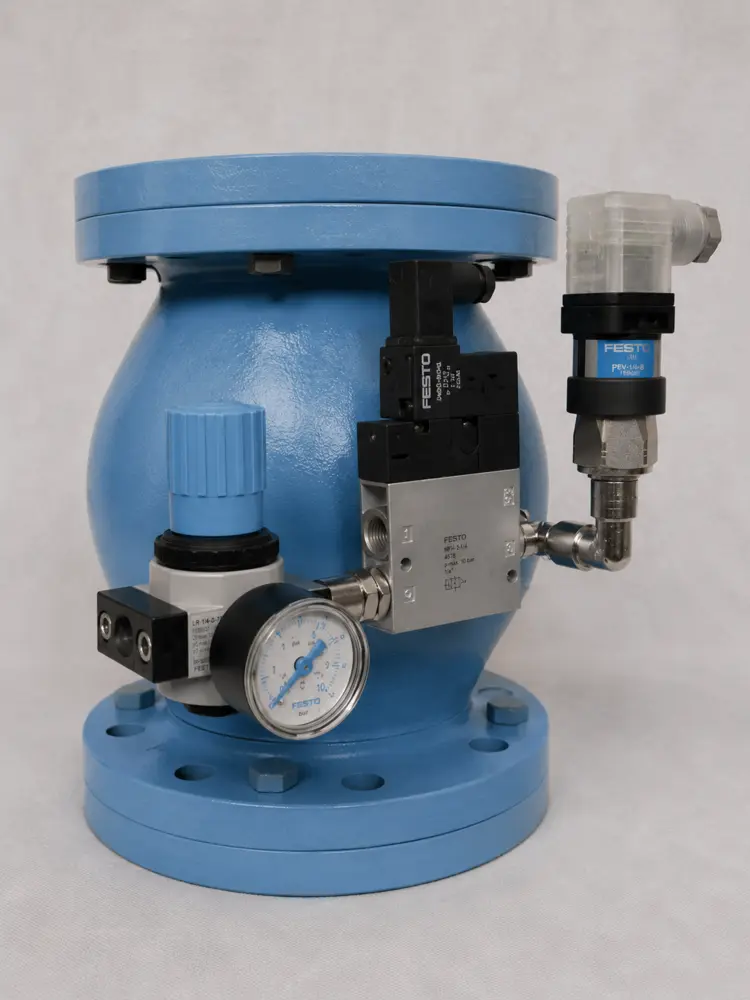

| Zubehör: | Steuer- und Überwachungseinheiten |

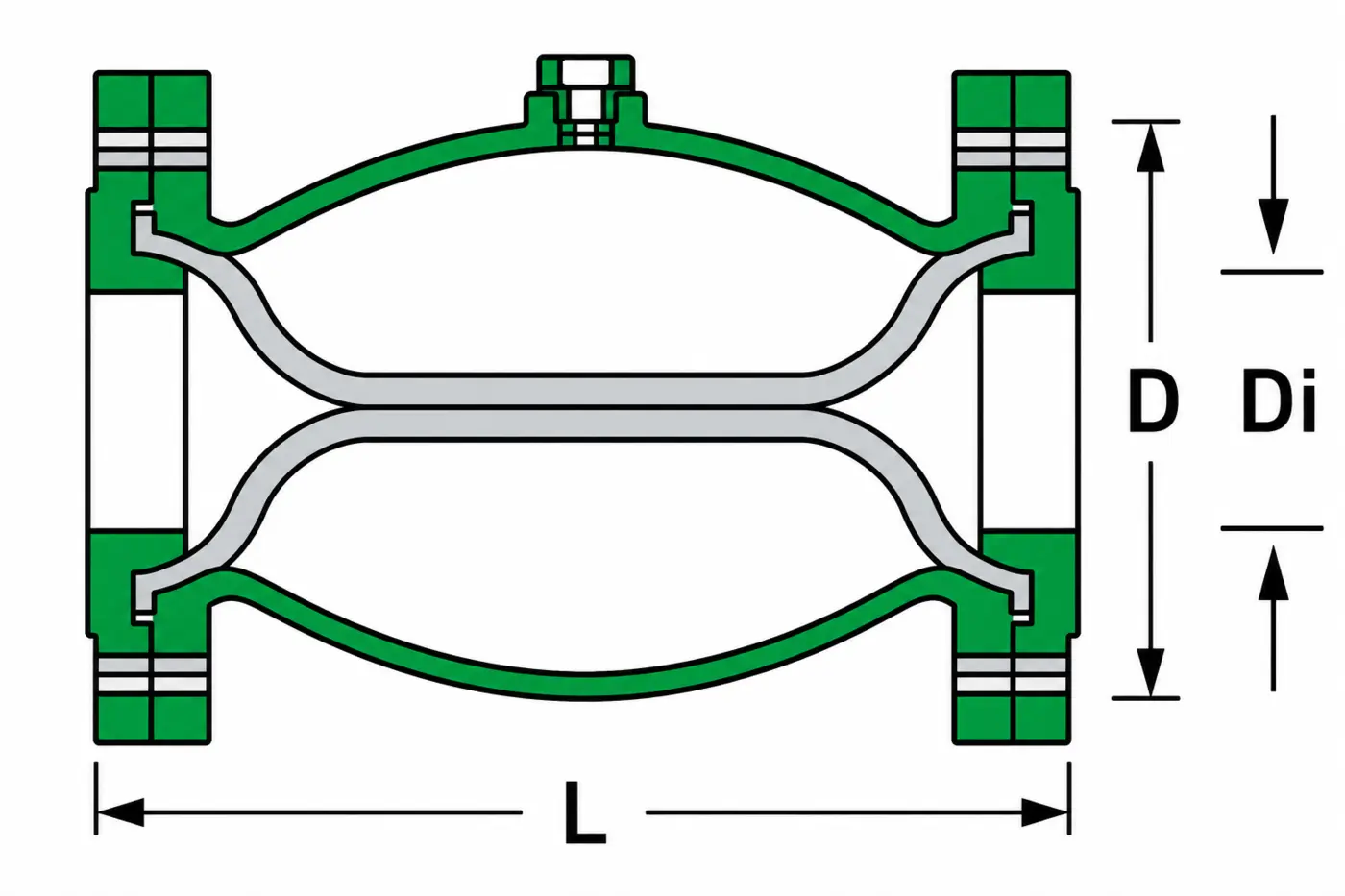

Maße der PREMAFLEX Quetschventil-Serie PQVF
| DN | L | D | DI |
|---|---|---|---|
| 40 | 156 | 150 | 40 |
| 50 | 167 | 165 | 45 |
| 65 | 184 | 185 | 60 |
| 80 | 226 | 200 | 75 |
| 100 | 282 | 220 | 95 |
| 125 | 350 | 250 | 120 |
| 150 | 420 | 285 | 145 |
| 200 | 559 | 340 | 195 |

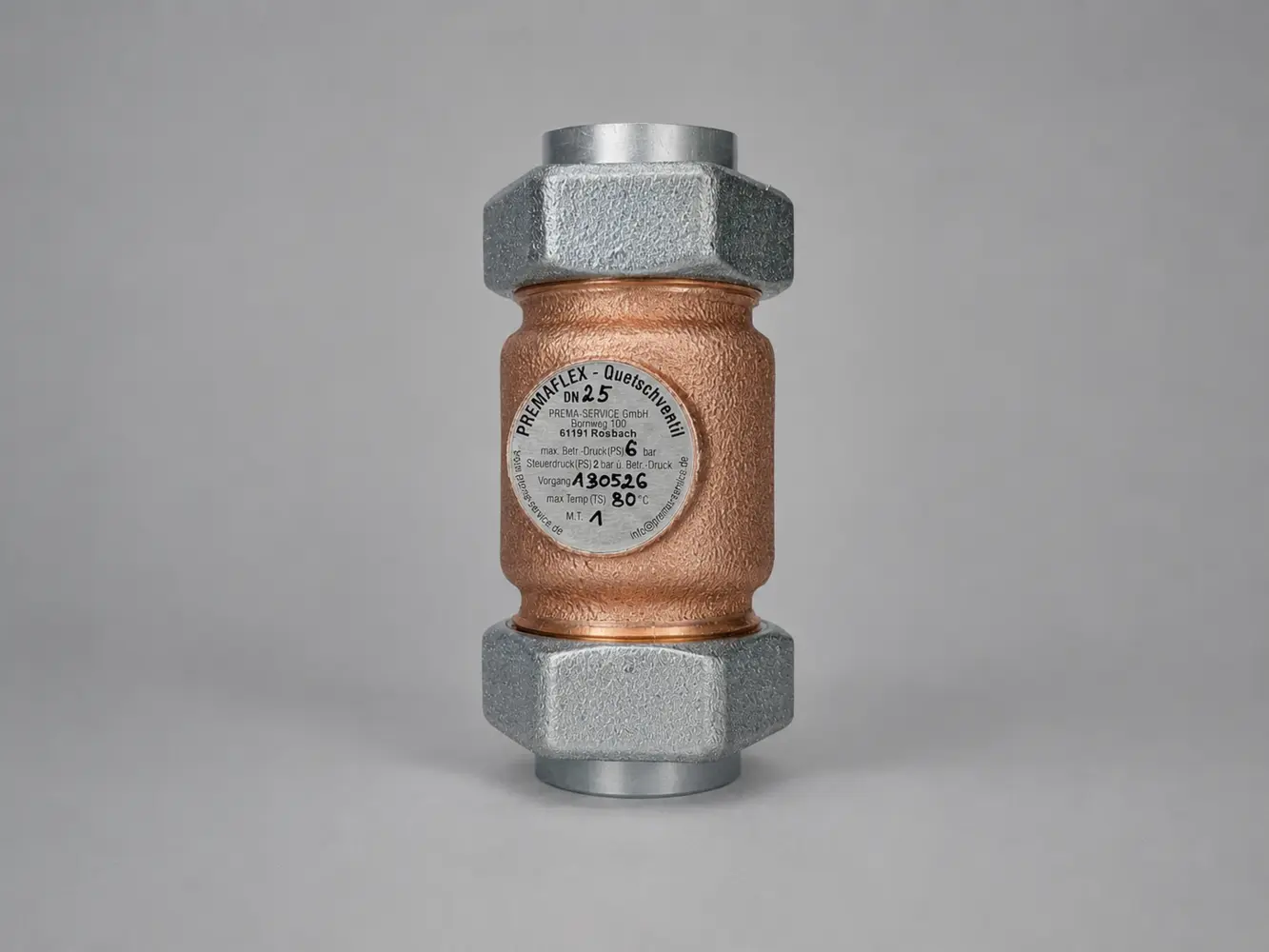

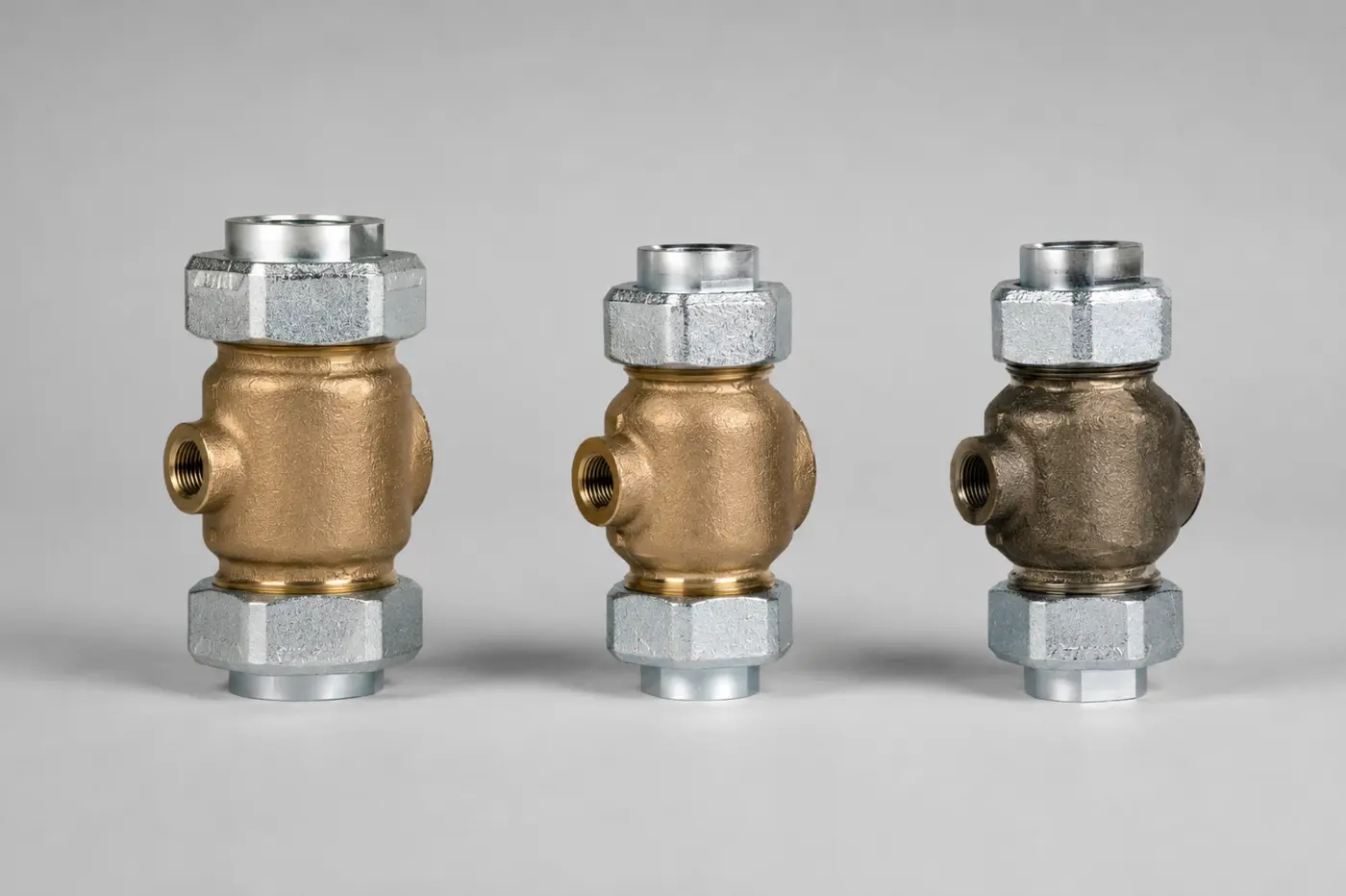

Kompakte Metall-Quetschventile mit Innengewinde
PREMAFLEX Quetschventile Metallausführung PQVI
Unsere Quetschventile der Serie PQVI sind in den Nennweiten DN 20 (G 3/4″) und DN 25 (G 1″) erhältlich. Das Quetschventil der Serie PQVI besteht aus einem Gehäuse, zwei Klemmstücken und zwei Überwurfmuttern sowie einer Gummi-Manschette. Die Gummi-Manschette befindet sich mittig zentriert im Gehäuse und wird, beidseitig verpresst, von den Klemmstücken und Überwurfmuttern gehalten. Somit werden lediglich 6 Bauteile für ein voll funktionsfähiges PREMAFLEX Quetschventil benötigt. Das Ventil kann in jeder beliebigen Lage eingebaut werden.
Daten – PREMAFLEX Quetschventile Metallausführung mit Innengewinde PQVI
| Baugröße: | DN 20 / DN 25 |
| Baulänge: | DN 20 = 140mm DN 25 = 150mm |
| Gewicht: | DN 20 = 1,2 kg DN 25 = 1,9 kg |
| Anschluss beidseitig: | Muffenanschluss nach DIN 228 (G) DN 20 = G ¾“ DN 25 = G 1″ |
| Material Muffenanschluss: | Stahl verzinkt oder Edelstahl |
| Material Ventilkörper: |
|
| max. Betriebsdruck: | 6 Bar |
| Steuerluftdruck: | 2-2,5 Bar höher als Betriebsdruck |
| Steuerluftanschluss: | G 3/8″ |
