DN 10 bis DN 250

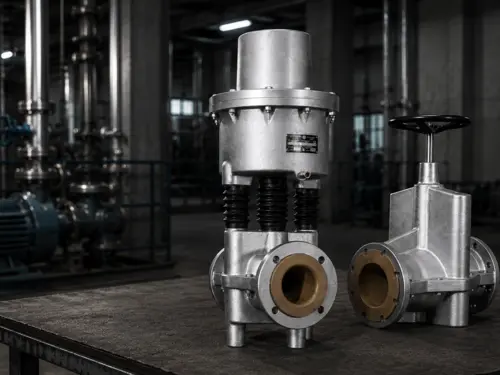

Handrad- & Sicherheitsventile

PREMAFLEX Handrad- und Sicherheitsventile kommen überall dort zum Einsatz, wo keine Druckluftversorgung verfügbar ist oder eine definierte Sicherheitsstellung gefordert wird. Federkraftschließende Ventile öffnen auf Druckluft und schließen bei Druckausfall automatisch. Handradventile sind in Aluminium oder Gusseisen, mit Flanschabmessungen nach DIN oder anderen Standards lieferbar.

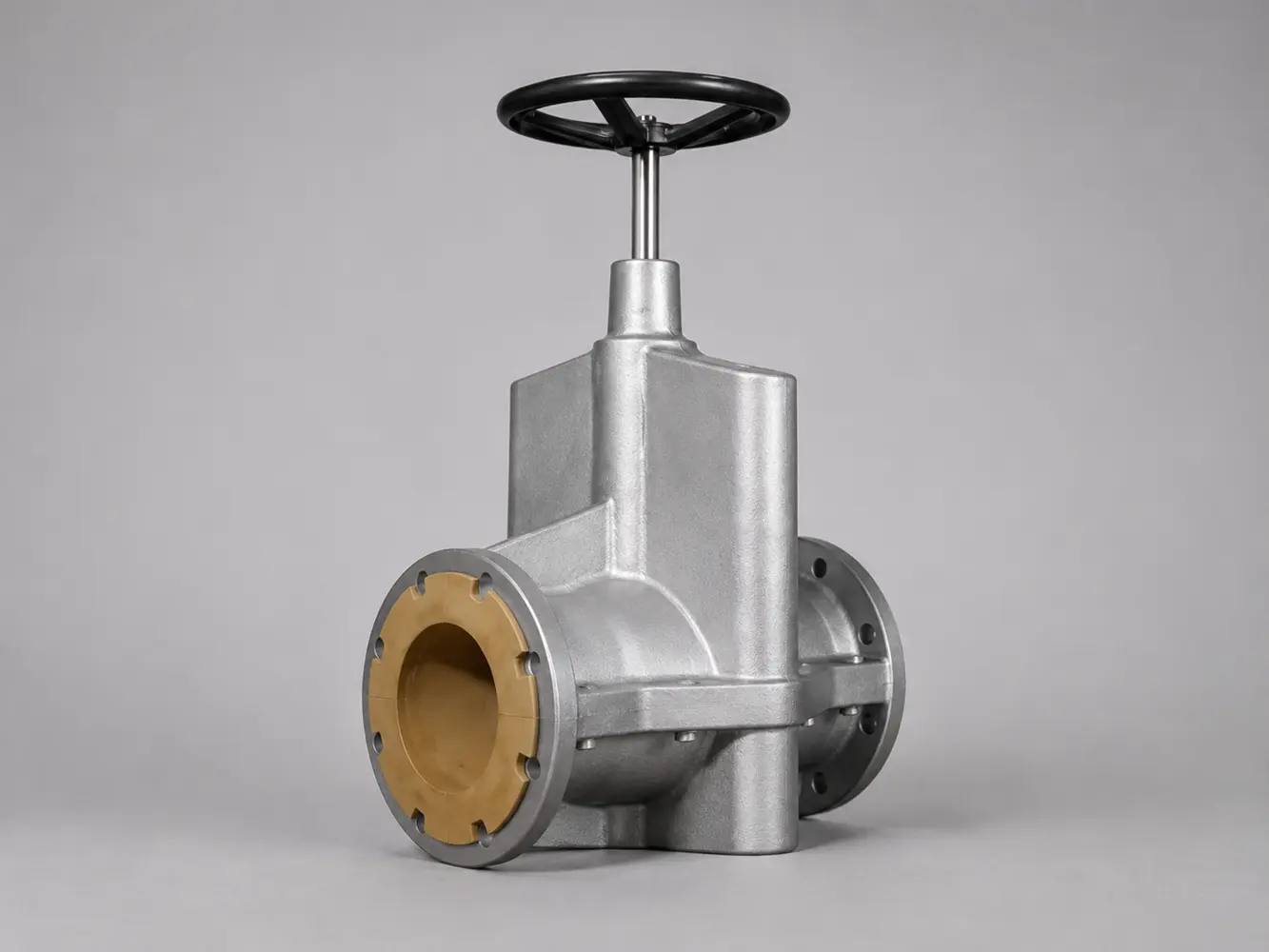

Überblick Handradventile

Baugröße:	DN 10 bis DN 250
max. Betriebsdruck:	zwischen 2 und 10 Bar (größenabhängig)
Material:	Aluminium oder Gusseisen mit Korrosionsschutz
Flexible Manschette:	Naturgummi oder synthetische Elastomerqualitäten
Flanschabmessungen:	nach DIN 2532-ND 10 oder UNI 2223-PN 10-16 Optional: nach unterschiedlichen Standards
Länge über Flansche	nach DIN 3202 F1 Standards Optional: kurzer Typ / short type

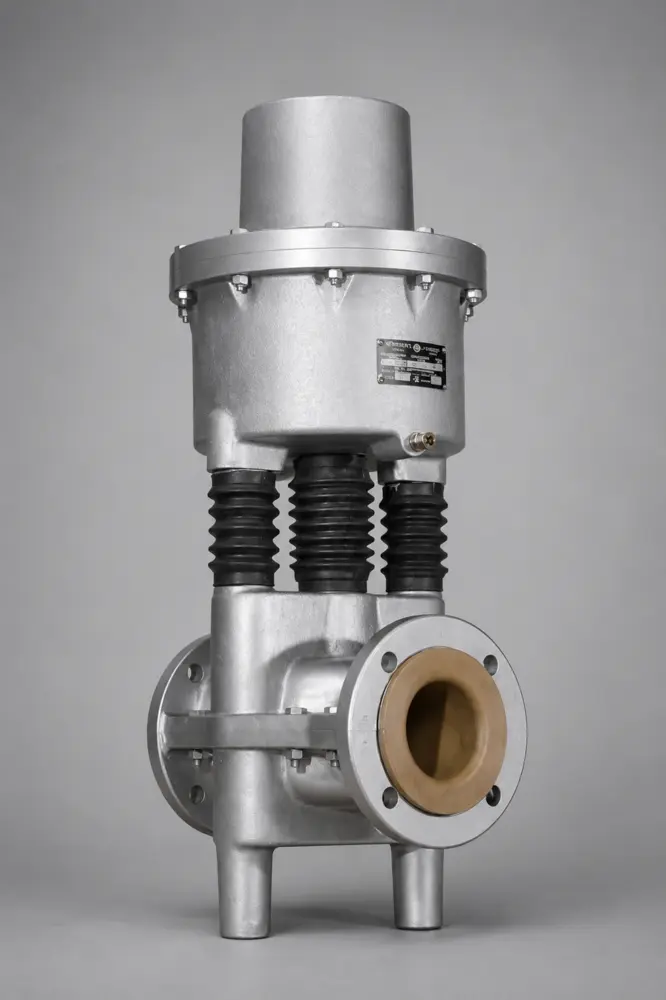

Überblick Federkraft schließende Ventile (Sicherheitsventile)

Baugröße:	DN 10 bis DN 250
Funktion:	Federkraft schließend, Druckluft öffnend (Sicherheitsventil)
max. Betriebsdruck:	zwischen 2 und 8 Bar (größenabhängig)
Material:	Aluminium oder Gusseisen mit Korrosionsschutz
Flexible Manschette:	Naturgummi oder synthetische Elastomerqualitäten
Flanschabmessungen:	nach DIN 2532-ND 10 oder UNI 2223-PN 10-16 Optional: nach unterschiedlichen Standards
Länge über Flansche	nach DIN 3202 F1 Standards Optional: kurzer Typ / short type

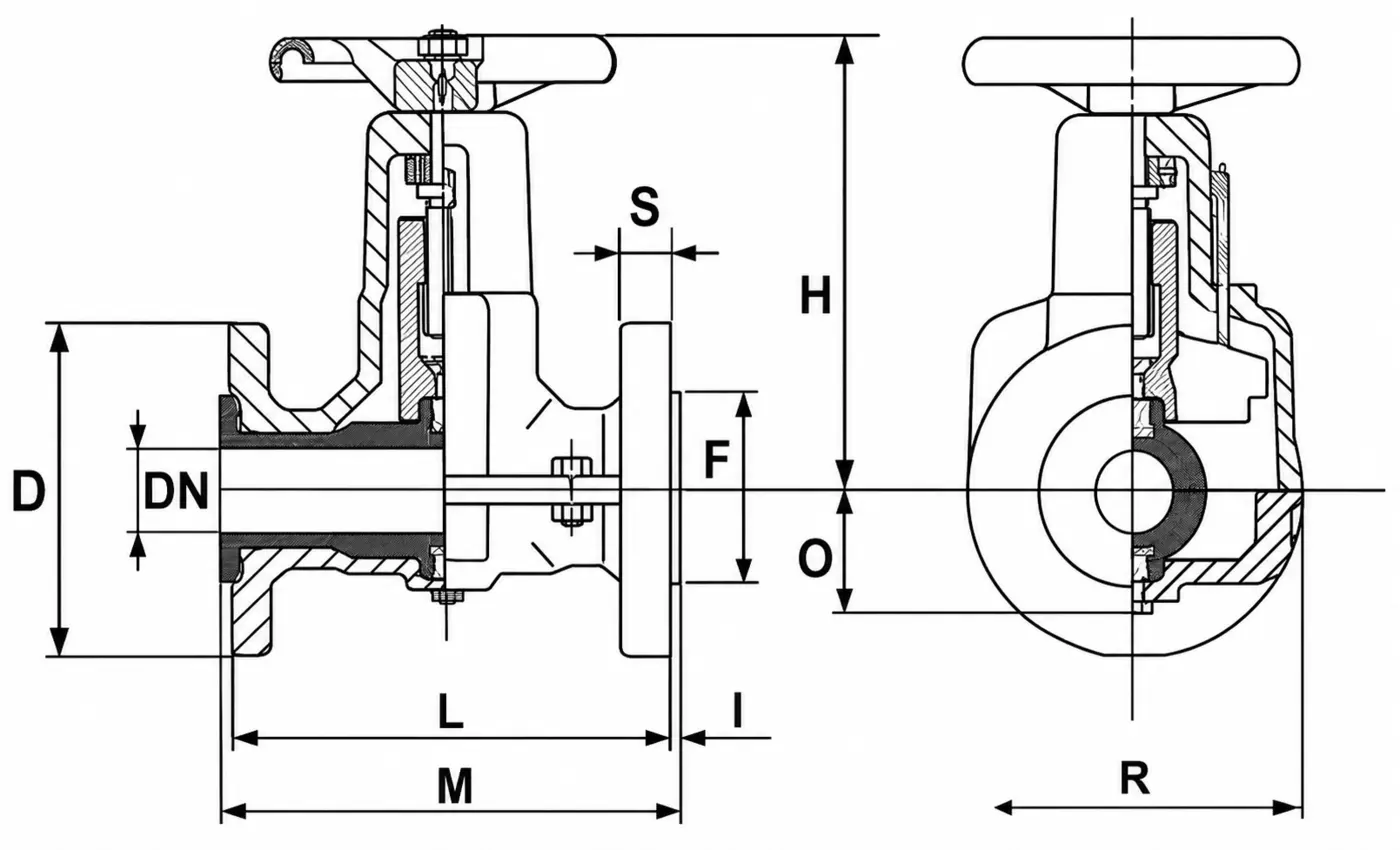

Maße Handradventile Typ TN 2014B (Kurze Ausführung) (Maßblätter auf Anfrage) | DN 10 – DN 60

DN	D	F	H	I	L	M	O	R	S
10	90	44	80	2	70	75	25	54	14
12	90	44	80	2	70	75	25	54	14
15	95	44	85	2	75	80	28	70	14
20	105	44	85	2	75	80	28	70	16
25	115	60	140	5	105	115	40	90	16
32	140	60	140	5	105	115	40	90	18
40	150	78	170	5	150	160	50	125	18
50	165	108	185	5	200	210	55	140	20
60	185	108	185	5	195	205	58	150	20

Maße Handradventile Typ TN 2015B (kurze Ausführung) (Maßblätter anderer Ventiltypen auf Anfrage) | DN 65 – DN 250

DN	D	F	H	I	L	M	O	R	S
65	185	123	280	5	250	260	95	210	20
80	200	140	370	10	250	270	105	250	22
100	220	160	360	10	300	320	125	280	22
125	250	210	500	10	300	320	140	330	24
150	285	240	575	10	300	320	160	370	24
200	340	295	730	10	340	360	200	460	26
250	395	365	870	10	500	520	250	600	28

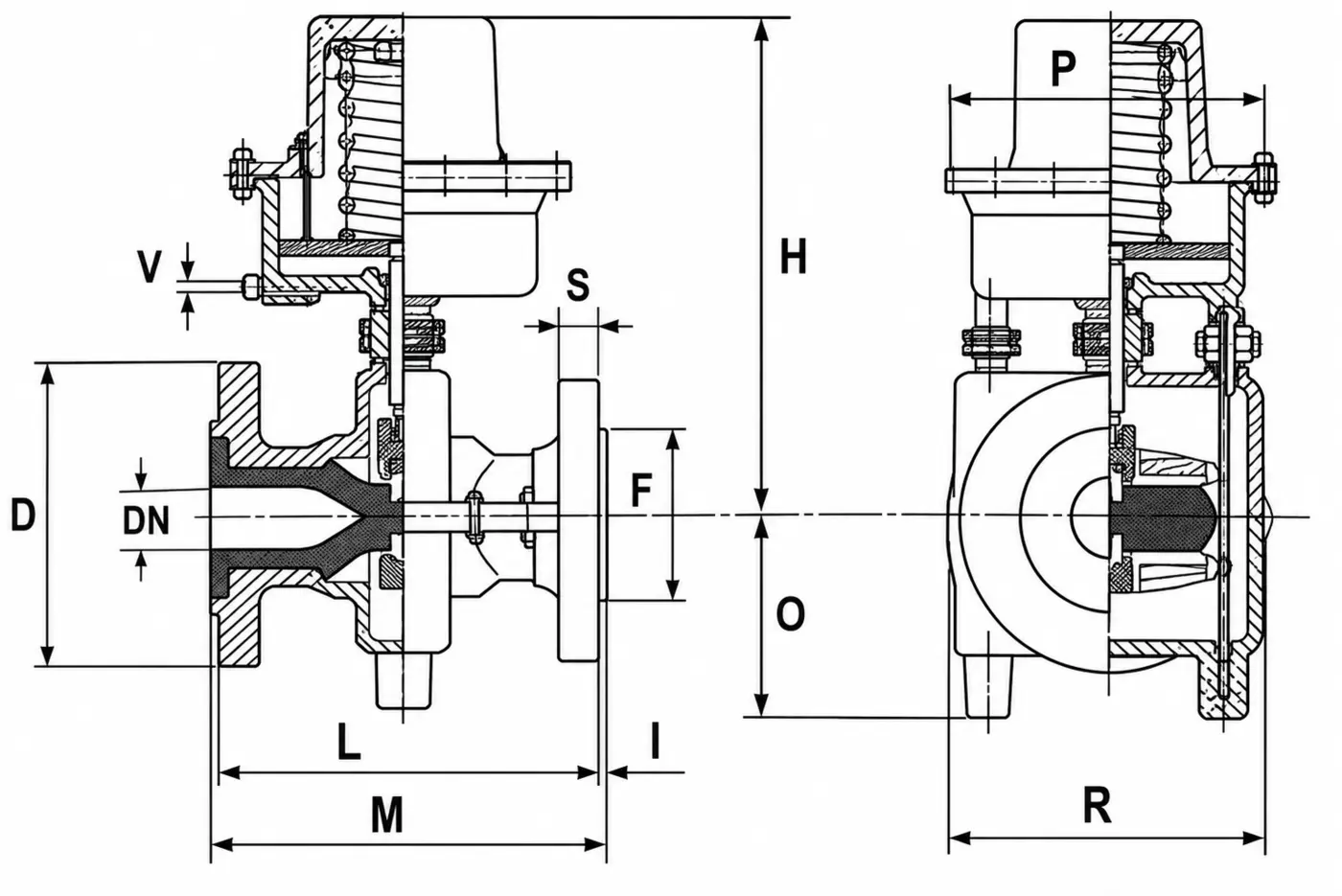

Maße Ventil Federkraftschließend, Druckluftöffnend Typ TN 2022 (Maßblätter anderer Ventiltypen auf Anfrage) | DN 10 – DN 200

DN	D	F	H	I	L	M	O	P	R	S
10/12	90	44	245	2	130	135	25	150	76	14
15	95	44	245	2	130	135	28	150	80	14
20	105	44	253	5	150	160	28	150	80	16
25	115	60	265	5	160	170	40	150	115	16
32	140	60	265	5	180	190	40	150	115	18
40	150	78	365	5	200	210	50	200	135	18
50	165	108	380	5	230	240	55	200	165	20
65	185	123	400	7	290	305	60	200	185	20
80	200	140	560	10	310	330	180	285	250	22
100	220	160	575	10	350	370	205	285	300	22
125	250	210	920	10	400	420	210	375	330	24
150	285	240	940	10	480	500	245	375	400	24
200	340	295	1100	10	600	620	320	450	460	26
