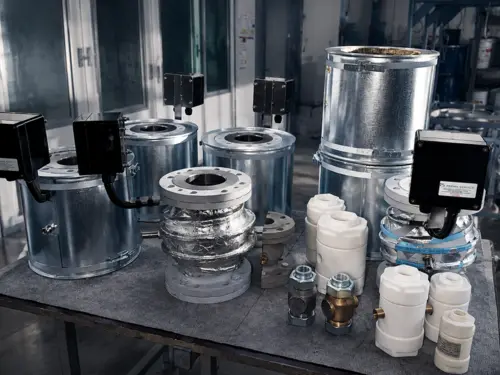

Ventiltechnik

Pneumatisch betätigte Quetschventile können durchaus bei geringem Vakuum eingesetzt werden. Sie gelten bis zu einem Unterdruck von 100 mbar als vakuumfest.

Pneumatisch betätigte Quetschventile lassen sich sowohl mit Gas und Luft als auch mit flüssigen Medien steuern. Eine sichere Funktionsweise des Quetschventils ist demnach unabhängig von dem Steuermedium. Lediglich auf einen ausreichend großen Differenzdruck von 2 bar ist zu achten, um das lippenförmige Schließen der Manschette zu gewährleisten. Neben Wasser sind auch andere, nicht viskose und saubere Flüssigkeiten zugelassen.

Kurze Schließ- und Öffnungszeiten zeichnen die Handhabung mit einem pneumatisch betätigten Quetschventil aus. Diese Eigenschaft ist es, die das Ventil vor dem Einfluss abrasiver Medien schützt. Gewährleisten Sie daher die Installation des Magnetventils direkt am Quetschventil und die Installation eines Schnellentlüfters.

Ein pneumatisch betätigtes Quetschventil unterliegt der Druckgeräterichtlinie DGRL 2014/68/EU. Das Konformitätsbewertungsverfahren ist abhängig von Druck und Nennweite des jeweiligen Ventils. Nach Ablösung der alten Druckgeräterichtlinie DGRL 97/23/EG behalten aber alle bisherigen Zertifikate ihre Gültigkeit. Die bisherige EG-Konformitätserklärung wird durch die neue Druckgeräterichtlinie der EU-Konformitätserklärung ersetzt.

Als mittelständisches, inhabergeführtes Familienunternehmen unterscheiden wir uns in vielen Punkten von klassischen Holdinggesellschaften oder börsennotierten Unternehmen. Ob Eigentümer, Mitarbeiter oder Kunde: Für uns ist Nachhaltigkeit ein besonderes Anliegen. So steht für uns auch die gezielte Lösungsfindung für den Kunden im Vordergrund und erst dann die Wirtschaftlichkeit. Zudem garantieren wir Zuverlässigkeit durch engagierte Mitarbeiter, langjährige Erfahrung, Qualitäts- und Umweltmanagement sowie kontinuierliche und umfangreiche Zertifizierungen für das In- und Ausland. In vielen Ländern Europas, in Asien, im Nahen Osten, in den GUS-Staaten, Südafrika, Südamerika und Australien sind wir durch Repräsentanzen vertreten. Kurz gesagt: Flexible Lösungen, gute Qualität und hohe Standzeiten sind für uns nicht irgendwelche Schlagwörter. Wir leben sie!

Die Funktionsweise eines pneumatisch betätigten Quetschventils ist relativ einfach. Durch Zufuhr eines Drucks von mindestens 2 bar wird eine flexible Elastomer-Manschette lippenförmig zusammengedrückt und schließt den vorhandenen Rohrleitungsquerschnitt. In der Regel erfolgt die Druckzufuhr über Luft. Sollte die Druckluftzufuhr einmal ausfallen und die Luft entweichen, öffnet sich das Quetschventil automatisch.

Sollte das Entweichen der Steuerluft und das damit verbundene automatische Öffnen des Quetschventils aus sicherheitstechnischen Gründen ein Risiko darstellen, können die pneumatisch betätigten Quetschventile mit unserer Sicherheitsschaltung versehen werden. Diese sorgt bei Strom- oder Druckluftausfall dafür, dass das Ventil geschlossen bleibt. Bei den Schlauchquetschventilen können zusätzlich noch federbelastete Pneumatik-Zylinder zum Einsatz kommen. Hierdurch wird das Absperren, Regeln oder Dosieren von festen oder flüssigen Materialien durch das eingesetzte Quetschventil gewährleistet.

Ein pneumatisch betätigtes Quetschventil besteht sowohl aus starren und festen als auch aus elastischen Komponenten. Der Zusammenbau ist relativ einfach gestaltet. Die Elastomer-Manschette wird durch die beiden Klemmflansche in dem Ventil festgeklemmt. Schäden durch Vibrationen sind uns bei den PREMAFLEX-Quetschventilen nicht bekannt. Grundsätzlich ist allerdings darauf zu achten, dass alle Rohrleitungen spannungsfrei verlegt werden, um möglichen Schaden vorsorglich zu vermeiden.

Ein pneumatisch betätigtes Quetschventil der Firma PREMA-SERVICE benötigt keine außergewöhnliche Wartung. Die Bauteile sind weitestgehend verschleißfrei. Lediglich die Elastomer-Manschette sollte in regelmäßigen Abständen überprüft und gegebenenfalls ausgetauscht werden. Dazu werden die Klemmflansche gelöst und in einfachen handwerklichen Schritten wird die Manschette des Quetschventils gewechselt. Eine ausführliche Anleitung erhalten Sie beim Kauf des PREMAFLEX-Quetschventils mit der technischen Dokumentation.

Die ideale Einbaulage eines Quetschventils ist waagerecht mit unten liegendem Luftanschluss. Grundsätzlich kann jedoch ein PREMAFLEX-Quetschventil in jeder erdenklichen Lage eingebaut werden. Auch ein nach oben liegender Luftanschluss stellt kein Problem dar. Sie sollten lediglich darauf achten, ob durch die Druckluft eventuell Kondensat anfällt, das dann in regelmäßigen Abständen abgelassen werden muss.

Pneumatisch betätigte Quetschventile sind nicht gasdicht. Liegt ein ausreichender Differenzdruck zwischen Steuerluft und Betriebsdruck vor, erhält ein Quetschventil eine gewisse Wasserdichtigkeit. Das heißt, es ist tropfdicht. Ein Quetschventil gilt jedoch zum Außenraum als hermetisch dicht.

Das Ziel eines jeden Anwenders ist es, seine Kosten für Energie so gering wie möglich zu halten. Darunter fällt selbstverständlich auch die Erzeugung von Druckluft. Daher ist es unser Streben, neben der Verbesserung der Funktionsweise auch den Verbrauch der Steuerluft immer weiter zu minimieren. Unser PREMAFLEX-Quetschventil gehört zu den sparsamsten Quetschventilen auf dem Markt, was den Luftverbrauch angeht. Das benötigte Luftvolumen bei geschlossenem Quetschventil ist abhängig von der Nennweite und kann den jeweiligen technischen Datenblättern entnommen werden.

Wir lassen Sie bei der Auswahl eines pneumatisch betätigten Quetschventils nicht allein. Kundenorientierte, technische Beratung liegt uns am Herzen. Nur Armaturen, die im Zusammenhang mit dem Rohrleitungssystem betrachtet werden, garantieren anschließend eine perfekte Funktion. Je mehr Anwendungsdetails uns bekannt sind, desto genauer können wir auf Sie und Ihre Anforderungen an ein geeignetes Quetschventil im Hinblick auf wirtschaftliche und technische Gesichtspunkte eingehen und dieses fachlich kompetent spezifizieren.

Die hundertprozentige, hermetische Dichtheit gegenüber der Außenluft und die Wasserdichtheit lassen einen Einsatz auch unter Wasser zu. Bitte teilen Sie uns Ihren genauen Einsatzfall bei der Bestellung mit. So können wir das passende Quetschventil dimensionieren und es im Falle eines Einsatzes unter Wasser mit dem entsprechenden Anstrich versehen. Ein Quetschventil für den Unterwassereinsatz erhält eine Spezialbeschichtung gegen zu schnelles Verrotten.

Liegt keine Steuerluft mehr an der Manschette des Quetschventils an, sorgt deren enorme Rückprallelastizität für die schnelle und vollständige Rückstellung in die Ausgangslage. Unterstützend wirkt zusätzlich der vorhandene Betriebsdruck innerhalb der Rohrleitung, der die Manschette in ihre Ausgangslage zurückdrückt. Zwingend erforderlich ist der Betriebsdruck dabei nicht – er unterstützt lediglich den Öffnungsvorgang. Zum anderen verfügt die Manschette über eine enorme Rückprallelastizität. Das heißt, das Elastomer erinnert sich an seine Ausgangslage und schnellt in diese wieder zurück.

Pneumatische Quetschventile benötigen in der Regel einen minimalen Schließdruck von 2 bar. Der Schließdruck entspricht dem Delta zwischen dem Mediendruck und der Steuerluft. Er ist von der Nennweite abhängig und kann gegebenenfalls auch kleiner als 2 bar sein. Die genauen Schließdrücke entnehmen Sie bitte unseren technischen Datenblättern.

Es gibt verschiedene Möglichkeiten, die Öffnungs- und Schließzeiten der Quetschventile zu verringern oder zu optimieren. Zum einen können Druckluftzuleitungen mit größerem Querschnitt installiert werden. Zum anderen ist es möglich, ein Magnetventil mit höherem Durchsatzvolumen zu installieren. Zu guter Letzt können Schnellentlüftungsventile eingebaut werden. Das höhere Durchsatzvolumen verringert dabei die jeweiligen Zeiten. Die Folgen sind ein effizienteres Arbeiten und bessere Ergebnisse.

Quetschventile sind so konzipiert, dass sie sich bei Luftausfall automatisch öffnen. Um diesem vorzubeugen, können mechanische Schlauchquetschventile mit einem federschließenden Pneumatik-Zylinder zum Einsatz kommen. Hierdurch wird das Schließen des Quetschventils während eines vorherrschenden Luftausfalls garantiert.

Dieses Anliegen kann mithilfe eines sogenannten Druckschalters einfach gelöst werden. Allerdings ist dies nicht so effizient wie bei einem mechanischen Quetschventil. Dies ist darauf zurückzuführen, dass mechanische Quetschventile über sogenannte Endlagesensoren verfügen, deren Aufgabe von einem Druckschalter nicht hundertprozentig übernommen werden kann.

Es ist möglich, ein pneumatisch betätigtes Quetschventil mit anderen Medien als Druckluft zu betreiben. Hierbei können alle gängigen, neutralen Gase oder Fluide verwendet werden. Folglich ist es möglich, auch Wasser oder Stickstoff als Medium zu verwenden. Es muss also nicht immer die Druckluft sein.

Bei dem pneumatisch betätigten Quetschventil ist es natürlich auch möglich, für das Gehäuse und den Flansch einen Werkstoff zu bestimmen und auszuwählen. Das hängt davon ab, wo das Quetschventil eingesetzt werden soll und welche Leistung es erbringen soll. Bei den metallischen Werkstoffen handelt es sich um Grauguss, Aluminium, Stahl und Edelstahl. Außerdem stehen auch verschiedene Kunststoffe zur Verfügung. Das Quetschventil aus Kunststoff besitzt eine hohe Widerstandsfähigkeit gegen viele chemische Einflüsse sowie eine hohe Härte und Steifigkeit.

Ja, durch eine Sicherheitsschaltung. Dadurch wird vermieden, dass das Quetschventil bei Luft- und/oder Stromausfall öffnet oder schließt. Die Sicherheitsschaltung besteht aus einem Rückschlagventil, Druckregler, Druckluftspeicher und einem entsprechenden Magnetventil (stromlos offen oder stromlos geschlossen). Bitte sprechen Sie uns bei Bedarf hierzu an.

Das pneumatisch betätigte Quetschventil besitzt ein umfangreiches Paket an Zubehörteilen. Empfehlenswert sind ein Druck-/Filterregler, ein Druckschalter und ein Schnellentlüftungsventil. Um das pneumatisch betätigte Quetschventil anzusteuern, ist es beim Einsatz notwendig, ein Magnetventil zu installieren.
